CFP 型磁性分离机 (胶辊型Ⅰ)
●CFP 型系列磁性分离机（胶辊型Ⅰ）由减速机、箱体、磁辊及胶辊等几部分组成。减速机带动磁辊回转运动．含有粉末状磁杂质的冷却液进入箱体后杂质补吸附到磁辊外壁上，再经过胶辊的碾压，将杂质夹带的液体挤出．最后刮屑板将杂质与磁辊分离。CFP 型系列磁性分离机（胶辊型Ⅰ）广泛用于平面磨床、内外圆磨床和无心磨床等含粉末杂质的切削液净化场合。
| |
|

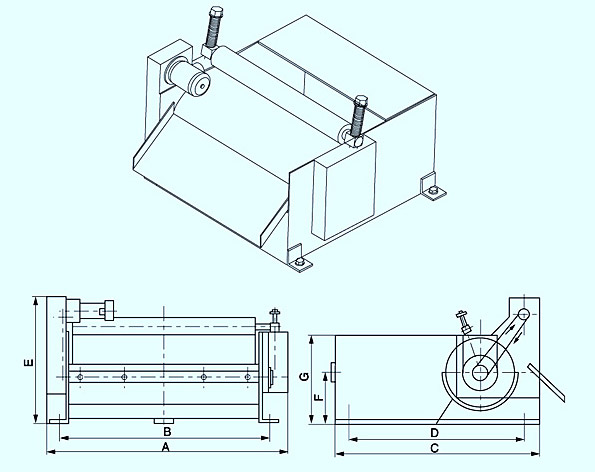

CFP 型磁性分离机 (胶辊型Ⅰ)外形尺寸图
技术参数 单位：mm
|
|
宽度尺寸
|
长度尺寸
|
高度尺寸
|
机床回水尺寸 |
|
A |
B |
C |
D |
E |
F |
G |
入水口
|
出水口
|
|
CFP-25 |
315 |
246 |
320 |
290 |
307 |
130 |
200 |
G1 1/2＂ |
φ100 |
|
CFP-50 |
389 |
320 |
360 |
330 |
307 |
130 |
200 |
G2＂ |
φ100 |
|
CFP-100 |
513 |
448 |
480 |
450 |
307 |
130 |
200 |
G2 1/2＂ |
φ100 |
|
CFP-200 |
683 |
618 |
520 |
490 |
307 |
130 |
200 |
G3＂ |
φ120 |
|
CFP-300 |
830 |
760 |
540 |
500 |
425 |
190 |
300 |
. |
. |
|
CFP-400 |
954 |
840 |
540 |
500 |
425 |
190 |
300 |
. |
. |
|
CFP-500 |
1054 |
940 |
580 |
540 |
640 |
250 |
390 |
. |
. |
|
CFP-800 |
1549 |
1430 |
800 |
740 |
1040 |
720 |
870 |
. |
. | |
|
|
|
