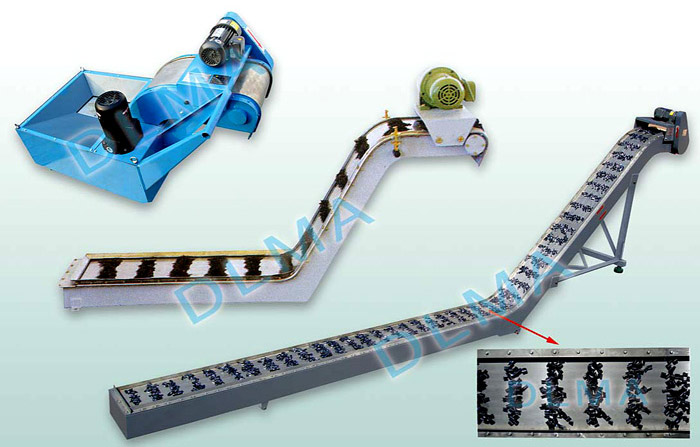

CBP 型磁性板式排屑机

CBP 型系列磁性板式排屑机结构紧凑.运转平稳.噪声低.最适宜输送的是吸磁的颗粒状块状切屑以及长度小于15Omm 的断屑。该机器的主要工作元件磁场强大,使其具备良好的排屑性能。此排屑机属于定量排屑.即每组磁性材料能够吸附吸屑的最大量是固定的。即使工作面上堆积了更多的切屑它也是按固定的排屑量进行输送。另外,该排屑机的运动部件全部封闭在壳体内部工作面板上有非切屑异物时,也不会导致机器卡滞、过载。

采用自动张力结构.自动调整链条松紧度。

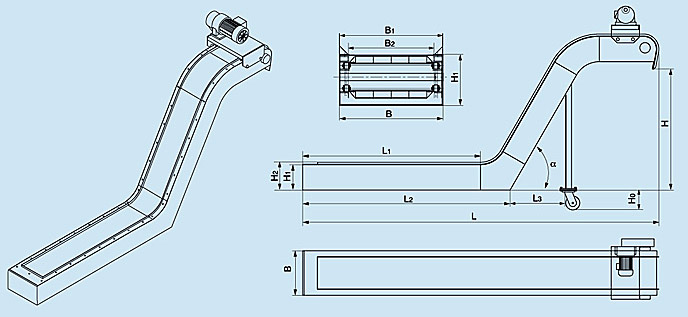

CBP型磁性板式排屑机外形尺寸图


技术参数

主要技术参数

辅助技术参数

代号

  L   L1

L2

B

B1

B2

H

H1

a

H2

H2

L3

电机功率 KW

外壳颜色



排屑量可根据用户实际要求增加运行速度或增加磁性密度



名称

总长度 接屑长度

水平长度

外壳宽度

接屑宽度

有效排屑宽度

提升高度

外壳高度

提升角度

支腿高度

水平高度

支腿距离

尺寸

- -

-

-

-

-

-

-

-

-

-

-

-

-
- -

-

-

-

-

-

-

-

-

-

-

-

-






水箱技术参数

名称

水箱长度

水箱宽度

水箱高度

冷却泵流量L/min



尺寸



-

-

-

-

-

-

-

-

注:
(1)电机功率根据有效排屑宽度B2、水平度L1. 提升高度H确定
(2)链板节距不同外壳高度H1 最小高也不同
    节距38.1mm 外壳最小高度H1 135mm
    节距50.8mm 外壳最小高度H1 180mm
    节距63.5mm 外壳最小高度H1 230mm
(3)排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
(4)
可根据用户实际不同要求设计制造
