结构与用途

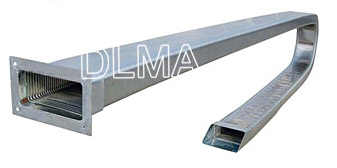

矩形金属软管采用全金属结构。该产品符合JB/GQ058285 企业联合标准．适应于各类金属切屑机床及切割机床。防止高热铁屑对您供电、水、汽线路的损伤．保护劳动安全。
选形
1.注明规格与型号如下所示：
A×B×L -装配形式：L-软管长度,包括联接器装配．形式见软管装配形式图：I～IX
2 特殊接头形式：a-c ;
例：25×50×1200-I 、25×50×1200 -AB III |
软管接头尺寸图
|
|
注：1．水平放置时下方应设置具有足够长度的拖板。
2．水平放置时允许选用招出表中规定的长度，但建议在适当的位置上设计滚动支承点，以防软管下弯。 |
|
接头尺寸及规格参数表
|
内径
A×B |
外径
C×D |
E |
F |
G |
H |
I |
L |
J |
K |
N |
P |
S |
X |
T |
φ |
R |
轴向拉力 (kg) |
重量(kg/m)
|
|
20×30 |
20×35 |
38 |
18 |
25 |
22 |
10 |
23 |
45 |
20 |
40 |
75 |
60 |
55 |
38 |
5.5 |
60 |
35 |
1.3 |
|
25×50 |
30×55 |
58 |
30 |
35 |
25 |
10 |
33 |
60 |
25 |
5O |
900 |
75 |
60 |
45 |
55 |
90 |
40 |
1.75 |
|
35×60 |
40×65 |
69 |
40 |
45 |
25 |
10 |
44 |
70 |
30 |
5O |
100 |
80 |
70 |
52 |
5.5 |
100 |
50 |
2.1 |
|
38×73 |
43×78 |
82 |
50 |
55 |
35 |
10 |
47 |
75 |
35 |
50 |
105 |
85 |
82 |
62 |
6.5 |
110 |
60 |
2.36 |
|
40×80 |
45×85 |
89 |
50 |
65 |
50 |
15 |
49 |
90 |
40 |
55 |
120 |
100 |
90 |
68 |
8.5 |
120 |
70 |
2.5 |
|
52×102 |
57×107 |
113 |
65 |
80 |
50 |
15 |
63 |
105 |
45 |
60 |
140 |
120 |
100 |
8O |
8.5 |
140 |
75 |
2.85 |
|
60×120 |
68×128 |
131 |
90 |
90 |
80 |
20 |
71 |
135 |
45 |
70 |
170 |
146 |
1 10 |
84 |
9 |
180 |
80 |
3.15 |
|
60×130 |
68×138 |
141 |
95 |
100 |
90 |
20 |
71 |
140 |
50 |
75 |
180 |
150 |
120 |
90 |
9 |
180 |
80 |
3.25 |
|
72×162 |
82×170 |
184 |
120 |
120 |
100 |
20 |
82 |
150 |
60 |
80 |
210 |
180 |
130 |
100 |
9 |
210 |
80 |
4.5 |
|
100×165 |
110×175 |
179 |
100 |
130 |
110 |
25 |
115 |
160 |
65 |
85 |
219 |
200 |
155 |
135 |
10 |
200 |
85 |
5.1 |
|
|
|
|
