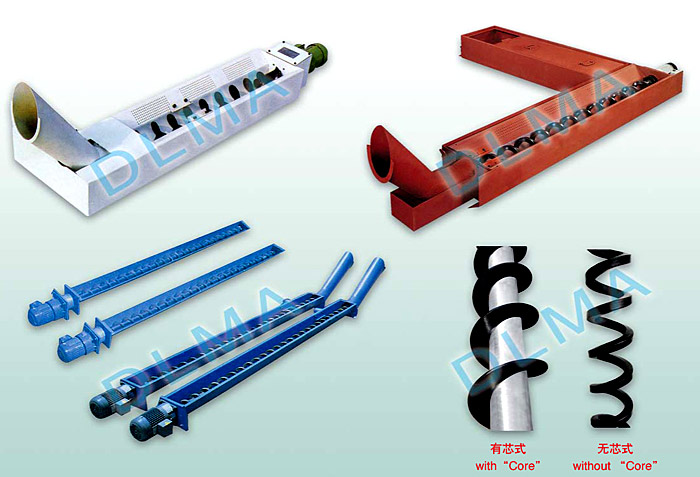

LXP 型螺旋式排屑机
●LXP 型螺旋式排屑机结构紧凑．占地空间小．安装使用方便，传动环节少，故障率极低，该机器适用于排屑空间狭小．其它排屑形式不易安装的位置，可与其它形式的排屑机组合使用．以达到改变方向的高度效果。对金属、非金属的断屑、块状屑及碎屑均有良好的输送功能。
●驱动装置位于机器的接屑端．出料口位于远离驱动电机端．配锥状导料管可以将物料提升输送，通过在壳体水平工作处开回流孔的方法还可以完成切屑与冷却液的分离，实现一机多用。
●不适合输送卷屑，会发生缠绕现象。
| |
|

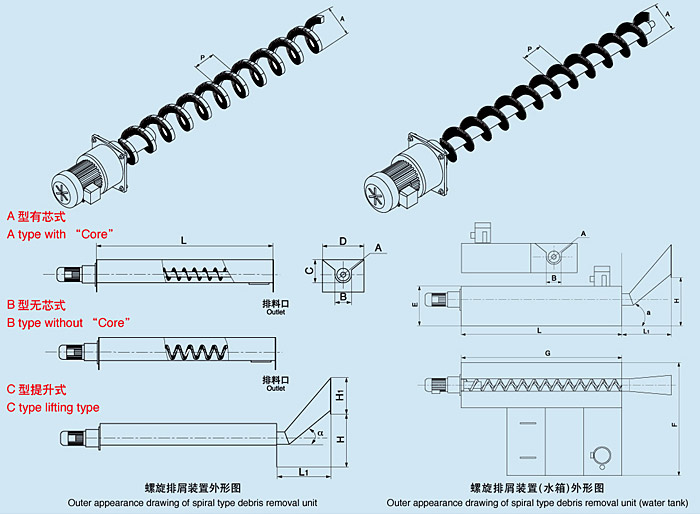

LXP 型螺旋式排屑机外形尺寸图
|
技术参数 单位：mm
| 型号 |
尺寸 |
主要技术参数 |
辅助技术参数 |
水箱技术参数 |
电机功率 kw |
排泄量 kg/h |
|
螺旋直径A |
排屑槽直径B |
水平长度L |
排屑槽高度C |
螺距P |
提升角度 |
排屑槽总宽 D |
提升高度H |
排屑口高度H1 |
出口长度Ll |
水箱宽度F
|
水箱高度E |
水箱长度G
|
|
LXP-72 |
∮72 |
∮80 |
≤5m |
用户自定 |
60 |
- |
- |
- |
- |
- |
- |
- |
- |
|
LXP-80 |
∮80 |
∮100 |
80 |
|
LXP-100 |
∮100 |
∮120 |
≤10m |
100 |
|
LXP-120 |
∮120 |
∮150 |
120 |
|
LXP-150 |
∮150 |
∮180 |
≤15m |
150 |
|
LXP-200 |
∮200 |
∮230 |
200 |
|
LXP-X |
∮X |
∮+40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：电机功率根据螺旋片直径A 、水平长度L 确定。
X 表示根据用户实际需要特殊设计的参数。该排屑器各个尺寸均可根据用户需要另行设计。 |
|
|
|
