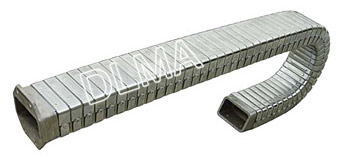

DLMA-DGT 型导管防护套

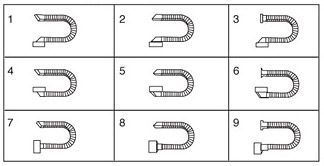

装配示意图

结构制作与用途
铁板外径镀铬处理,和不锈钢及塑料两种,内有增强尼龙66 加纤维组合而成;套板不锈钢板抛光处理,内有工程塑料组合而成,结构合理.强度高、不变型、外型精美等优点。
安装方便,适用于各类机床机械电器,液压汽动管线防护和装饰美主机整体造型。确保操作人员劳动安全,增强我国机床,机械设备在国际市场的竞争能力。

选形
注明规格与型号如下所示:
(1)如1 # 1200-D-ⅡⅢ 或25×45×1200-A-Ⅱ
(2)如3 # 1800-CD-Ⅲ 或52×102×1800-DD-IV
选型请注意规格、型号、装配形式A 、日、C 、D.

规格参数表

型号

1 #

2 #

3 #

4 #

5 #

6 #

7 #

规格

25×45

38×73

45×90

52×102

60×120

60×150

72×162

外型

39×62

53×91

61×108

70×122

81×144

81×184

93×186

弯曲半径

60

100

120

140

160

165

185

不支承长度M

15

2

22

25

27

29

30

负载重量

3

4

5

8

10

14

20



A型接头参数表


h
b
e
d1
i1
i2
25×45
39
62
22
φ6.5
30
15
38×73
53
91
50
φ6.5
30
15
45×90
61
108
62
φ6.5
35
15
52×102
70
122
65
φ8.5
40
20
60×120
81
144
70
φ8.5
40
20
60×150
81
184
80
φ8.5
40
20
72×162
93
186
100
φ8.5
45
20





B型接头参数表


h
b
e
d1
i1
i2
25×45
39
62
75
φ6.5
30
90
38×73
53
91
105
φ8.5
35
120
45×90
61
108
128
φ8.5
40
137
52×102
70
122
140
φ8.5
40
160
60×120
81
144
155
φ8.5
45
167
60×150
81
184
188
φ8.5
45
197
72×162
93
186
200
φ8.5
45
226



C型接头参数表


h
b
eb
d1
i1
eh
i2
25×45
35
60
18
φ6.5
30
55
80
38×73
50
85
45
φ6.5
35
70
95
45×90
114
103
52
φ8.5
40
87
102
52×102
65
114
60
φ8.5
40
90
115
60×120
73
132
68
φ8.5
42
103
123
60×150
73
163
83
φ8.5
44
103
123
72×162
85
175
95
φ8.5
45
110
135



D型接头参数表


h
b
e
d1
i1
i2
25×45
39
62
22
φ6.5
60
15
38×73
53
91
50
φ6.5
65
15
45×90
61
108
62
φ6.5
65
15
52×102
70
122
65
φ8.5
70
20
60×120
81
144
70
φ8.5
70
20
60×150
81
184
80
φ8.5
70
20
72×162
93
186
100
φ8.5
75
20
