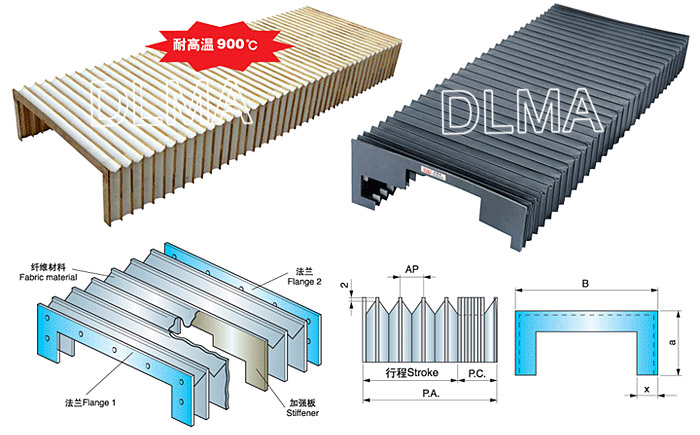

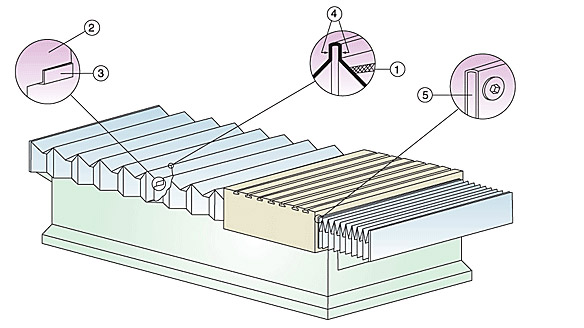

柔性风琴式防护罩

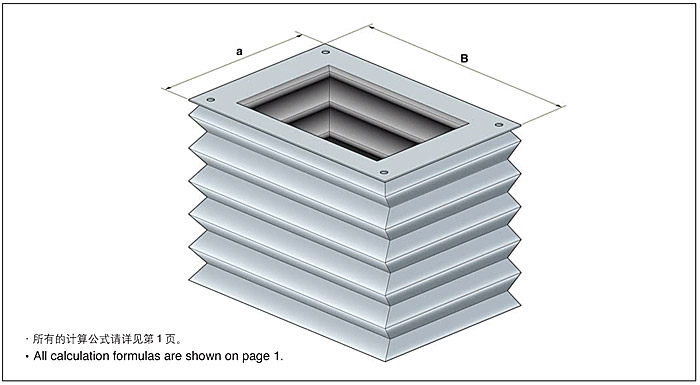

P.A.= 打开长度 B = 外侧宽度
P.C.= 闭合长度 a=外侧高度
行程 ＝打开长度 -闭合长度 x=折叠高度
计算闭合长度的公式
AP ＝一折的开度 =(x·2）-8 SM ＝纤维厚度*SS ＝加强板厚*SF ＝法兰厚度*NP ＝褶的数目 =P.A./AP+2 P.C.=(SM.8+SS)*NP+(SF*·2)
例如 : 数据:折叠高度=15mm 打开长度=1000mm
opening of 1 fold = ( 15×2 ）-8 =22 一褶的开度＝1000/22+2 = 48 闭合长度=(0.25*×8+1*)×48+( 2***×2 ) 闭合长度=3×48+4=148闭合长度 =148mm
我们假定纤维材料的代码为“TEMAT151” .我们假定加强板的厚度为1 毫米我们假定法兰的厚度为2 毫米．

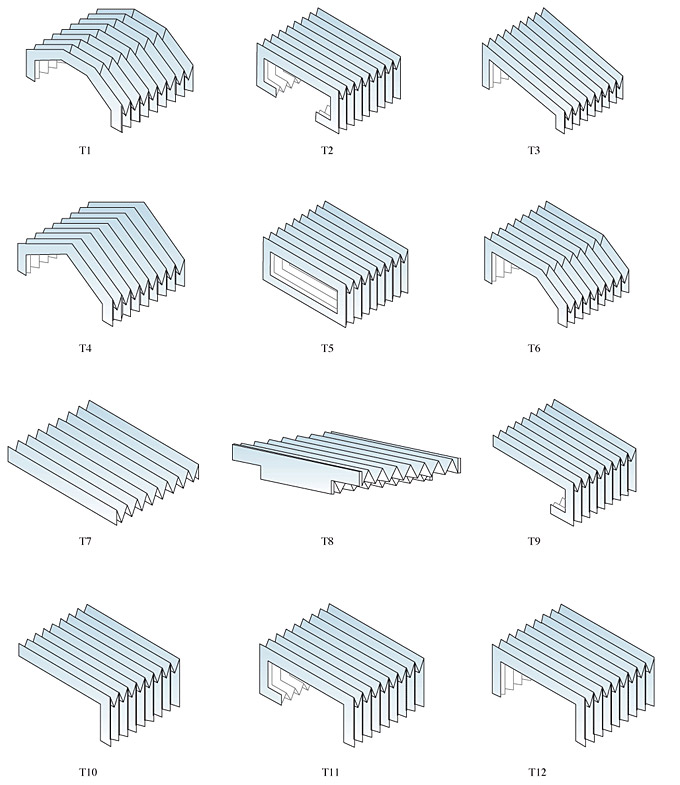

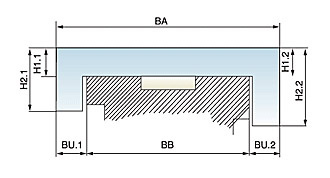

多用型护罩主要部分的可行形状
以下是多用型护罩．他们可以应用在任何机器工具上，幸亏了他们能变化多端的形状和占用有限的空间供设计选用。

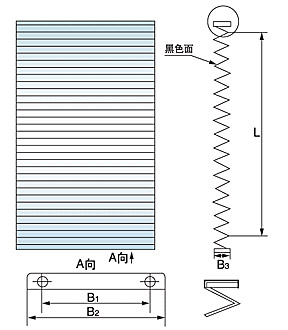

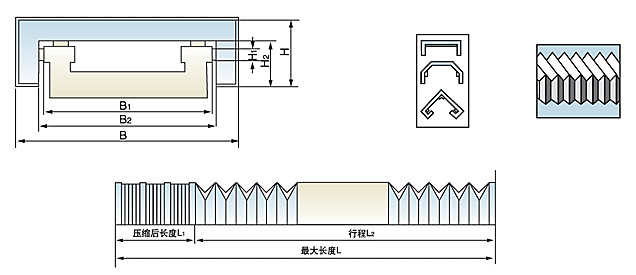

代号
名称
数据
备注
护罩结构材料
L
拉伸后长度
面料
尼龙革或三防布
L1
压缩后长度
支撑
PVC 片材（每格一片）
L2
行程长度
连接板
树脂板、铁板
B
防护罩总宽
滑轮
铜或尼龙轴承
B1
导轨宽度
-
B2
护罩内部宽度
配套机床型号
H
护罩总高度
订货单位
H1
导轨高度
联系人
H2
护罩内部高度
联系电话
注：1 用户订货时只要填明以上数据、选定材料．我公司代为设计制造。2 如用户对护罩型式有特殊要求．我公司可与用户协商设计，满足要求。3 每种防护罩填写一张。如样本不够，可复印填写。

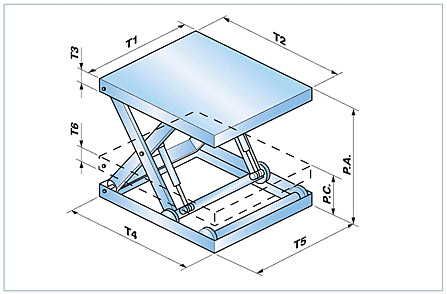

平台的尺寸 上侧T1 ＝台宽T2 ＝台长T3 ＝框架的高度 下侧T4 ＝台宽T5 ＝台长T6 ＝框架的高度打开P.A. ＝打开长度闭合PC.＝闭合长度

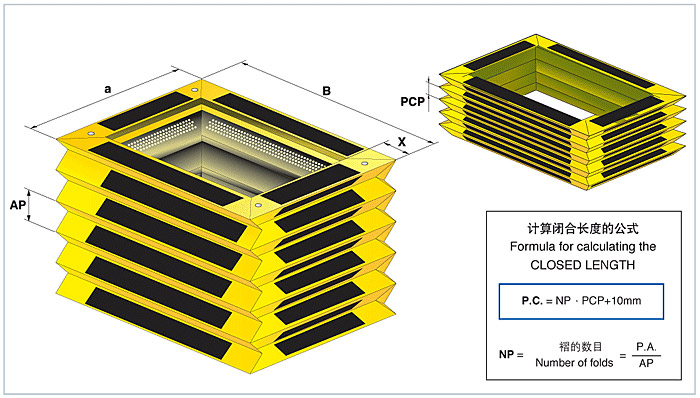

X
AP
PCP
材料
颜色r
相关代码
38
55
10
PVC/PU PVC/PU
黄/黑黑
DM -PU -G DM -PU -N
67
100
PVC PVC
黄/ 黑 黑
DM - PU -G DM -PU -N
89
125
PVC
黄/黑
DM -PU -G
