公司产品

DLMA—GLE 全封闭型钢制拖链

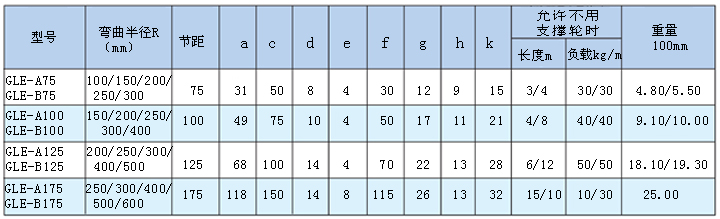

DLMA—GLE 型钢制拖链主要参数及支撑尺寸

点击型号进入相应型号的具体介绍

在内周上的标准联结      联结方式A    联结方式B    在外周上的联结方式C 在外周上的联结方式D 在内周上的联结方式E

订货举例:行程11.2m,弯曲半径30Omm, 3 电缆直径48, 3电缆直径28,2软管直径36

GLE-A75/    300×  6875 /      350-       D/E          “S”

型号
半径
长度
支撑板宽度
固定方式
安装形式

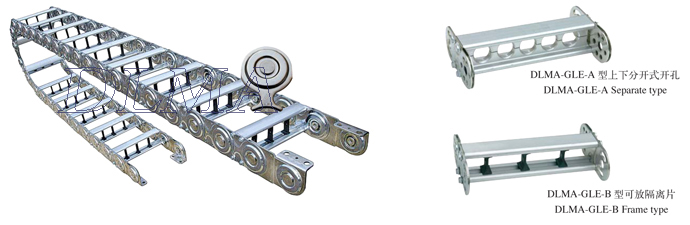

DLMA—GLE 型的多种不同支撑板

    GLE铝合金型拖链与一般的拖链不同,它可通过固定的铝型材满足不同要求的需要,支撑板宽或达12OOmm ,在最高速度和行程速度下,拖链的内部分隔无懈可击,并保证使电缆达到最佳保护。
    我们每二节链板提供一条支撑板。如每一节均需支撑板,请在订货时,订10A/20A/30A/40A/50A ,而不是10B/2OB/30B/40B/50B。即GLE20A/200×2100/200 " h ”或GLE20B/200×2100/200" h " 。

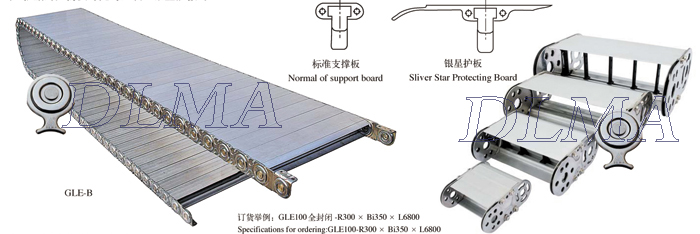

    银星(sillber Star)铝合金护板的拖链。订货型号为10B/20B/30B。进一步的了解请参见下图“银星护板”。即GLE30B/200×2100/200“h”。

GLE—Ⅰ铝合金型是解决较大钢链的唯一的解决办法。支撑板可根据使用者的要求生产。牢固的结构,使支撑板宽度可达到1200mm。

GLE-Ⅱ型带塑料隔条,可随意移动调节位置,进行多种分隔,如果电缆规格多,可选用此经济的装置。

    DLMA-GLE 型钢制拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大,支撑板可依顾客需要制作,适用子工作母机,移动机械等。其弯曲半径为50-600mm ,链板高度为35-15Omm,可任意选用。
DLMA-GLE型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得改变弯曲半径。
    拖链的支撑板宽度为15 〕 们m 至日刀mm ,孔与孔之间的间隔量为smm 。链板的高度,也就是支撑板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm ,拖链的长度超过4m 时出于稳定性原因,应考虑选择加大一号规格的拖链。
    弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10 倍。弯曲半径可根据所给表格选择50-60Omm ,行程小的可相应选择较小的半径。

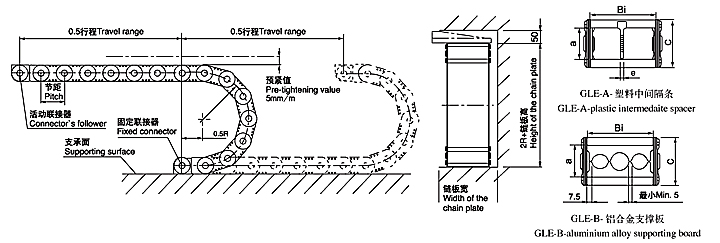

    拖链的长=112 行程+4 个弯曲半径,这只适用于当固定联结是在行程的中点时。

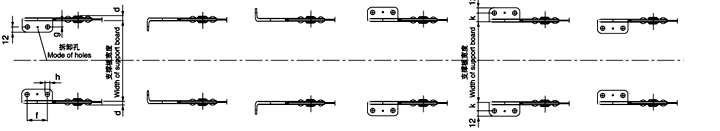

    拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部,一般情况联结部分在拖链内,而向外周。


GLE 型的护板采用铝合金全封闭型---“银星护板”
型号GLE的拖链是新开发的“银星护板” ,采用铝合金制造,供用户选用。订货号为10B/2OB/30B,而不是10A/2OA/3OA.
银星护板的特点:
◇外形美观。
◇护板结构装置已经接受了15年以上的考验.
◇极稳定,坚固的电缆保护,可达l000mm宽。
◇在任意一个部位都能打开拖链。
◇根据用户需要可随时加装“银星护板”。

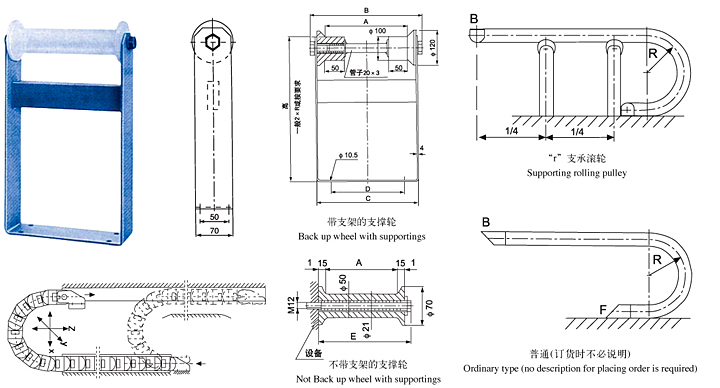

支撑轮制做图




鐐瑰嚮杩涘叆鏈哄簥宸ヤ綔鐏郴鍒

点击进入GLE75型钢制拖链系列 点击进入GLE100型钢制拖链系列 点击进入GLE125型钢制拖链系列 点击进入GLE175型钢制拖链系列
